alex_bold
СообщениеДобавлено: 11 янв 2016 14:38
Не в сети
Наставник
Наставник
Аватара пользователя

Зарегистрирован: 06 июл 2005 14:15
Сообщения: 432
Откуда: Архангельск
olvo писал(а):
...
Кстати, для всех, кто собрался эксплуатировать динамосвет: не пугайтесь сопротивления вращению на колесе с динамкой, которое вы держите в руках. Первое впечатление: у-у-у, как оно катит-то? Колесо с динамкой, установленное на вел, не создает дополнительного сопротивления и на накат НЕ влияет. Это конечно субъективные ощущения (законы природы ни кто не отменял), но в реальных условиях бревета или покатушки это сопротивление не имеет ни какого значения. Зато удобство и безопасность окупаются. Кстати принимая решение о переходе на динамосвет, не сравнивайте со стоимостью комплекта батареек. Качественный велосвет все-таки на аккумуляторах, а не на пальчиковых батарейках. А динамосвет именно качественный и ВЕЧНЫЙ. Кроме того приятно осознавать на старте ПБП, что твой велосипед полностью соответсвует Правилам (ни каких посторонних источников энергии, только мускульная сила, даже для зарядки твоего мобильника, на котором с динамкой можно даже кинцо смотреть).


Вопрос о том как крутится колесо возникает у всех... Ответ уже прозвучал - я только могу подписаться под ним. :-)
Кто попробует хоть раз - тот не откажется от "динамки" :-)
Вернуться к началу
 Профиль

Бивис
СообщениеДобавлено: 11 янв 2016 17:45
Не в сети
Сенсей
Сенсей
Аватара пользователя

Зарегистрирован: 25 апр 2008 20:43
Сообщения: 700
Откуда: Хайленд, штат Техас
olvo писал(а):
Кроме того приятно осознавать на старте ПБП, что твой велосипед полностью соответсвует Правилам (ни каких посторонних источников энергии, только мускульная сила...

а если динамку подключить к моторчику на заднем колесе или в каретке?
Вернуться к началу
 Профиль

игорь завьялов
СообщениеДобавлено: 11 янв 2016 22:07
Не в сети
Сенсей
Сенсей
Аватара пользователя

Зарегистрирован: 26 апр 2009 13:43
Сообщения: 3709
Откуда: санкт-петербург
Бивис писал(а):
olvo писал(а):
Кроме того приятно осознавать на старте ПБП, что твой велосипед полностью соответсвует Правилам (ни каких посторонних источников энергии, только мускульная сила...

а если динамку подключить к моторчику на заднем колесе или в каретке?


Энергия сохраняется. Если раскрутить динамо-колесо и направить его на мотор в этом же колесе,то казалось бы можно сделать вечный двигатель. Но учитывая потери на качение колеса по земле, такой результат маловероятен. Можно от динамо заряжать аккумулятор и накопленную энергию использовать на небольшом электродвигателе на коротких участках.
Вернуться к началу
 Профиль

cujo
СообщениеДобавлено: 17 янв 2016 21:38
Не в сети
Наставник
Наставник

Зарегистрирован: 28 сен 2014 19:22
Сообщения: 229
В принципе мог бы сделать такой преобразователь на ST1S14PHR с выпрямителем, защитой от перенапряжения, с включением от 7 км/ч, током нагрузки до 3А и кпд от 80 до 92%. Короб могу распечатать.
Только вот заморачиваться с одной штукой не хотелось бы.
Вернуться к началу
 Профиль

игорь завьялов
СообщениеДобавлено: 18 янв 2016 11:18
Не в сети
Сенсей
Сенсей
Аватара пользователя

Зарегистрирован: 26 апр 2009 13:43
Сообщения: 3709
Откуда: санкт-петербург
cujo писал(а):
В принципе мог бы сделать такой преобразователь на ST1S14PHR с выпрямителем, защитой от перенапряжения, с включением от 7 км/ч, током нагрузки до 3А и кпд от 80 до 92%. Короб могу распечатать.
Только вот заморачиваться с одной штукой не хотелось бы.


Спасибо. Я заказал несколько видов преобразователей на Aliexpress. Если опыты с ними буду безуспешными, обращусь к вам.
Вернуться к началу
 Профиль

cujo
СообщениеДобавлено: 18 янв 2016 18:39
Не в сети
Наставник
Наставник

Зарегистрирован: 28 сен 2014 19:22
Сообщения: 229
cujo писал(а):
В принципе мог бы сделать такой преобразователь на ST1S14PHR с выпрямителем, защитой от перенапряжения, с включением от 7 км/ч, током нагрузки до 3А и кпд от 80 до 92%. Короб могу распечатать.
Только вот заморачиваться с одной штукой не хотелось бы.

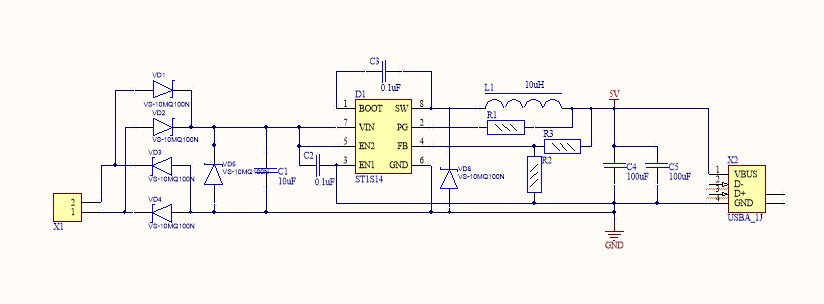

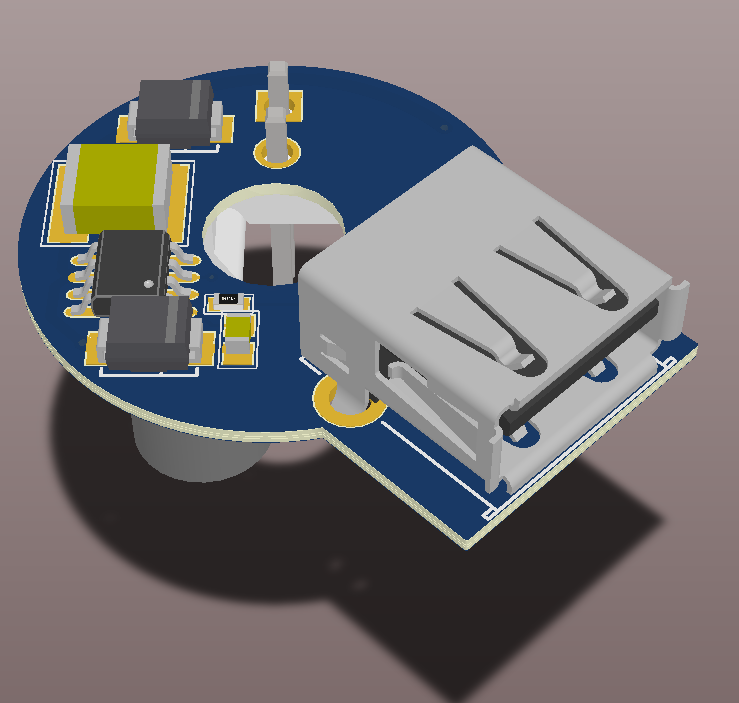

Набросал проектик, вдруг кому интересно будет. Размеры D=28мм, d=8мм:
Вложение:
Снимок1.PNG [ 16.71 КБ | Просмотров: 4158 ]

Вложение:
Снимок.PNG [ 75.24 КБ | Просмотров: 4158 ]


Вернуться к началу
 Профиль

alex_bold
СообщениеДобавлено: 18 янв 2016 20:27
Не в сети
Наставник
Наставник
Аватара пользователя

Зарегистрирован: 06 июл 2005 14:15
Сообщения: 432
Откуда: Архангельск
cujo писал(а):
cujo писал(а):
В принципе мог бы сделать такой преобразователь на ST1S14PHR с выпрямителем, защитой от перенапряжения, с включением от 7 км/ч, током нагрузки до 3А и кпд от 80 до 92%. Короб могу распечатать.
Только вот заморачиваться с одной штукой не хотелось бы.

Набросал проектик, вдруг кому интересно будет. Размеры D=28мм, d=8мм:
Вложение:

Вложение:

Мне интересно!
Хотя есть и фирменная приблуда для этого, но хочется попробовать, что-то другое. А вдруг лучше будет :-)
Цена сроки = можно в личку!

Спасибо!
Вернуться к началу
 Профиль

cujo
СообщениеДобавлено: 18 янв 2016 22:48
Не в сети
Наставник
Наставник

Зарегистрирован: 28 сен 2014 19:22
Сообщения: 229
В зависимости от количества желающих 2 тыс +-30%. Если сроки около недели, то платы будут стоить около 2,5 тыс вне зависимости от объема. Если больше месяца, платы будут дешевле в несколько раз. На работу уйдет неделя максимум. Еще бы ВАХ динамовтулки померить, чтобы защиту отрегулировать.
Можно сделать на lm5576 без защиты на скорость 87км/ч. Но это + 500 руб и несколько недель.
Вернуться к началу
 Профиль

игорь завьялов
СообщениеДобавлено: 18 янв 2016 22:53
Не в сети
Сенсей
Сенсей
Аватара пользователя

Зарегистрирован: 26 апр 2009 13:43
Сообщения: 3709
Откуда: санкт-петербург
cujo писал(а):
cujo писал(а):
В принципе мог бы сделать такой преобразователь на ST1S14PHR с выпрямителем, защитой от перенапряжения, с включением от 7 км/ч, током нагрузки до 3А и кпд от 80 до 92%. Короб могу распечатать.
Только вот заморачиваться с одной штукой не хотелось бы.

Набросал проектик, вдруг кому интересно будет. Размеры D=28мм, d=8мм:


Здоров. Как раз под диаметр штока вилки. Можно расположить в широком проставочном кольце, и поставить такое кольцо над выносом. Или так не получится?
Вернуться к началу
 Профиль

cujo
СообщениеДобавлено: 18 янв 2016 23:03
Не в сети
Наставник
Наставник

Зарегистрирован: 28 сен 2014 19:22
Сообщения: 229
игорь завьялов писал(а):
cujo писал(а):
cujo писал(а):
В принципе мог бы сделать такой преобразователь на ST1S14PHR с выпрямителем, защитой от перенапряжения, с включением от 7 км/ч, током нагрузки до 3А и кпд от 80 до 92%. Короб могу распечатать.
Только вот заморачиваться с одной штукой не хотелось бы.

Набросал проектик, вдруг кому интересно будет. Размеры D=28мм, d=8мм:


Здоров. Как раз под диаметр штока вилки. Можно расположить в широком проставочном кольце, и поставить такое кольцо над выносом. Или так не получится?

Я могу распечатать корпус под шток вилки, единственное нужно будет через алюминиевую крышку(крышка сверху) к якорю прикручивать.
Вернуться к началу
 Профиль

игорь завьялов
СообщениеДобавлено: 18 янв 2016 23:12
Не в сети
Сенсей
Сенсей
Аватара пользователя

Зарегистрирован: 26 апр 2009 13:43
Сообщения: 3709
Откуда: санкт-петербург
cujo писал(а):
В зависимости от количества желающих 2 тыс +-30%. Если сроки около недели, то платы будут стоить около 2,5 тыс вне зависимости от объема. Если больше месяца, платы будут дешевле в несколько раз. На работу уйдет неделя максимум. Еще бы ВАХ динамовтулки померить, чтобы защиту отрегулировать.
Можно сделать на lm5576 без защиты на скорость 87км/ч. Но это + 500 руб и несколько недель.


Это не дорого. Сроки терпят до следующего велосезона. Если надо могу подъехать с динамо-колесом для настроек.
Под шток вилки - это круто. Надо бы подсмотреть как крепятся Supernova The plug 3.
Вернуться к началу
 Профиль

cujo
СообщениеДобавлено: 18 янв 2016 23:32
Не в сети
Наставник
Наставник

Зарегистрирован: 28 сен 2014 19:22
Сообщения: 229
там через якорь крепится http://www.bike-discount.de/en/buy/supe ... lug-215873
в принципе можно крепить похожим якорем http://www.alienbike.ru/product/10004592 закрепить.
Вернуться к началу
 Профиль

Doooh
СообщениеДобавлено: 18 янв 2016 23:44
Не в сети
Сенсей
Сенсей
Аватара пользователя

Зарегистрирован: 01 сен 2014 07:51
Сообщения: 2720
Откуда: Ммм ... Беговая
cujo, при максимальной нагрузке выходит 3Вт рассеиваемой мощности. Точно радиатор не надо?
Вернуться к началу
 Профиль

игорь завьялов
СообщениеДобавлено: 18 янв 2016 23:55
Не в сети
Сенсей
Сенсей
Аватара пользователя

Зарегистрирован: 26 апр 2009 13:43
Сообщения: 3709
Откуда: санкт-петербург
cujo писал(а):
там через якорь крепится http://www.bike-discount.de/en/buy/supe ... lug-215873
в принципе можно крепить похожим якорем http://www.alienbike.ru/product/10004592 закрепить.


В принципе можно обычный якорь использовать. Но видимо чтобы поставить на шток вилки надо выточить специальное проставочное кольцо. А по сути это крышка на вынос, так как на нем есть фаска для посадки в проставочное кольцо. В принципе можно расточить верх крышки выноса под посадочную поверхность для кольца, насадить сверху на эту крышку широкое проставочное кольцо-корпус преобразователя и на него обычную крышку в качестве заглушки. Вопрос еще как герметизировать usb-порт, поскольку он выходит за пределы 28,6 мм диаметра кольца.
https://yandex.ru/images/search?img_url ... rpt=simage


Последний раз редактировалось игорь завьялов 19 янв 2016 07:50, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

cujo
СообщениеДобавлено: 18 янв 2016 23:56
Не в сети
Наставник
Наставник

Зарегистрирован: 28 сен 2014 19:22
Сообщения: 229
Doooh писал(а):
cujo, при максимальной нагрузке выходит 3Вт рассеиваемой мощности. Точно радиатор не надо?

Если учесть что мощность будет выделяться на преобразователе(1Вт), диоде 1 Вт и остаток на входном мосте и дросселе. И то что это будет на скорости около 60км/ч думаю все норм будет.
Вернуться к началу
